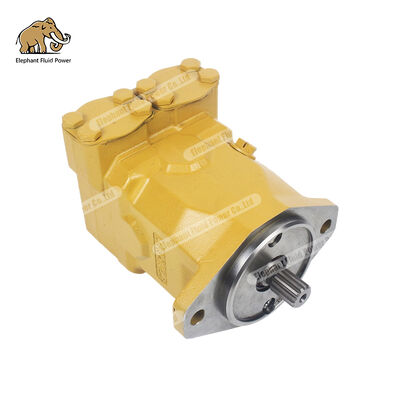

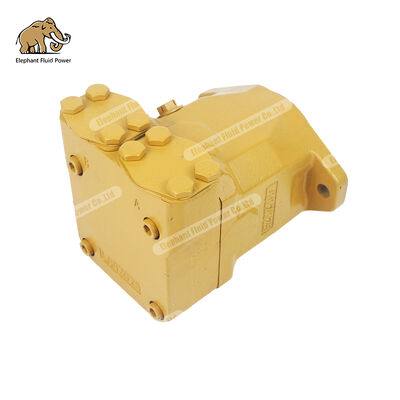

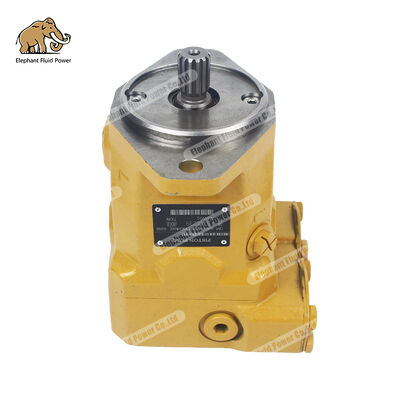

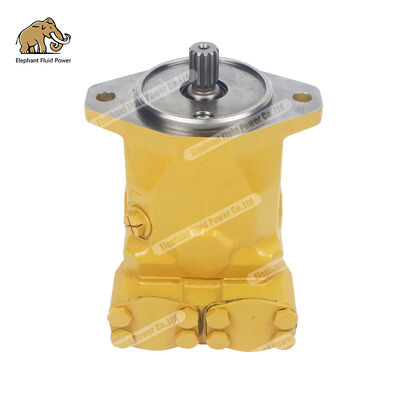

Moteur hydraulique AL A10FM28/52R utilisé dans les machines industrielles et les tours CNC

Moteur hydraulique de remplacement AL A10FM28/52R-VSC10N002-SO768

Q&R : Tout expliquer sur cette pièce de rechange Rexroth

Bonjour ! Je suis issu d'un fabricant professionnel de moteurs hydrauliques en Chine, spécialisé dans les produits de remplacement pour les séries Rexroth A10FM/A2FM. Aujourd'hui, je vais discuter du moteur hydraulique AL A10FM28/52R-VSC10N002-SO768 sous forme de questions-réponses — si vous avez du mal à trouver un remplacement, j'espère que cette réponse vous aidera.

Question 1 : Qu'est-ce que le A10FM28/52R-VSC10N002-SO768 exactement ?

Il s'agit d'un moteur à pistons axiaux à cylindrée fixe à plateau inclinéde la série Rexroth A10FM, un modèle de base pour les applications standard à moyenne pression de la gamme de produits Rexroth. Le numéro de commande MNR estR992000916,Fabriqué en Allemagne, indiquant qu'il s'agit d'un produit standard fabriqué par Rexroth en Allemagne.La série A10FM utilise une conception d'entraînement hydrostatique à plateau incliné, adaptée à la transmission hydrostatique dans les circuits ouverts et fermés. Ce moteur a une cylindrée de

28 cm³/tr(cylindrée géométrique 28,5 cm³/tr), convertissant l'énergie hydraulique en une sortie rotative mécanique dans un système hydraulique pour entraîner l'équipement à effectuer des actions mécaniques correspondantes.Les informations contenues dans ce code modèle peuvent être décomposées comme suit :

A10FM représente la série de moteurs à pistons axiaux à plateau incliné à cylindrée fixe ; 28 représente la spécification de cylindrée ; 52 représente la série 5 ;Rreprésente le sens de rotation (dans le sens des aiguilles d'une montre vu de l'arbre d'entraînement) ; V représente que le joint est en caoutchouc fluoré FKM ; SC10N002 représente les spécifications spécifiques de l'arbre d'entraînement et de la bride de montage ; SO768 est un numéro de configuration spécifique au client.Deuxième question : Où ce moteur est-il installé ? Sur quel équipement est-il utilisé ?

La série A10FM est la principale gamme de produits Rexroth pour les applications à moyenne pression,

adaptée aux machines mobiles et aux domaines industriels. L'A10FM28 est un modèle à cylindrée moyenne avec des spécifications modérées, largement utilisé dans divers scénarios de transmission hydraulique standard à moyenne pression.Les domaines d'application spécifiques comprennent : les machines industrielles, les tours CNC, les machines à chaussures, l'emballage et l'impression, les machines à bois, les machines à plastique, les machines de construction,

les compresseurs d'air et divers systèmes hydrauliques. C'est un partenaire fiable à long terme dans la construction d'équipements hydrauliques, d'équipements pneumatiques et de systèmes hydrauliques. En termes simples, l'A10FM28 peut gérer toute application nécessitant une transmission hydraulique stable et fiable à moyenne pression, avec des contraintes d'espace et une densité de puissance élevée.Trois questions : Quels sont ses paramètres de performance spécifiques ?Les principaux paramètres techniques de l'A10FM28 sont les suivants :

Éléments du paramètre

Détails

Quatre questions : Comment installer et utiliser correctement ? Y a-t-il des pièges courants ?

① Assurer le remplissage d'huile avant l'installation.

Lors de la mise en service et de l'exploitation, l'unité à pistons axiaux doit être remplie d'huile hydraulique. Ceci doit également être confirmé après des arrêts relativement longs, car l'unité à pistons axiaux peut vidanger l'huile vers le réservoir par les conduites hydrauliques. La conduite de vidange (L1) doit mener au réservoir d'huile par le port de vidange le plus élevé disponible, et la contre-pression de retour ne doit pas dépasser la valeur spécifiée.

② Sélection de l'emplacement d'installation

L'A10FM28 recommande les emplacements d'installation 1 et 2. Si le moteur est installé sous le niveau d'huile le plus bas du réservoir, il est considéré comme une "installation sous réservoir" ; s'il est installé au-dessus du niveau d'huile le plus bas, il est considéré comme une "installation au-dessus du réservoir". La connexion F fait partie de la tuyauterie externe et doit être fournie par le client pour simplifier le remplissage et la purge.

③ Exigences de disposition de la conduite de vidange

Si plusieurs unités partagent une conduite de vidange, il faut s'assurer que la pression admissible du carter de chaque unité ne dépasse pas la limite dans toutes les conditions de fonctionnement (surtout lors des démarrages à froid). La conduite de vidange partagée doit être suffisamment grande ; sinon, des conduites de vidange séparées doivent être posées pour chaque unité.

④ Sélection de l'huile hydraulique

Une huile minérale HLP conforme à la norme DIN 51524 doit être utilisée pour assurer une bonne lubrification et une bonne protection contre l'usure. La propreté de l'huile est essentielle ; il est recommandé de respecter les normes ISO 18/16/13 ou supérieures.

⑤ Points clés pour l'inspection avant débogage

Avant l'installation, vérifiez le moteur pour tout dommage et assurez-vous que l'arbre de sortie tourne librement.

Si le moteur a été stocké pendant une période prolongée, vidangez l'huile et rincez-le pour éviter que les pièces mobiles internes ne collent.

Le support de montage doit avoir une rigidité suffisante, et le moteur et la charge doivent être connectés coaxialement.

Faites attention aux directions d'entrée et de sortie du circuit d'huile principal pour vous assurer qu'aucun flux inverse ne se produit.

⑥ Points clés pour l'entretien régulier

Changez l'huile hydraulique et l'élément filtrant toutes les 1000 heures.

Vérifiez régulièrement l'état des joints ; remplacez-les immédiatement si un vieillissement ou une fuite est constaté.Vérifiez régulièrement le couple de serrage des boulons de montage.

Si le moteur est resté inactif pendant plus de 6 mois, il doit être réinspecté avant d'être remis en service.

Cinq questions : Que faire si des problèmes surviennent pendant l'utilisation ?

Les défauts courants et les méthodes de dépannage pour les moteurs hydrauliques de la série A10FM sont les suivants :

Problème 1 : Vitesse faible ou couple insuffisant

Causes possibles : Approvisionnement en huile insuffisant, filtre d'aspiration obstrué, fuite interne excessive, viscosité de l'huile inadaptée, approvisionnement en huile insuffisant de la pompe hydraulique

Direction du dépannage : Vérifiez le système d'alimentation en huile, nettoyez le tamis du filtre, refaites le plein d'huile ; vérifiez les fuites d'air dans la conduite d'aspiration ; s'il y a une fuite interne grave, cela indique une usure de l'ensemble piston ou de la plaque de distribution, nécessitant un démontage et une inspection.

Problème 2 : Bruit ou vibration anormaux

• Causes possibles : Air mélangé au système (fuite d'air dans la conduite d'aspiration), contamination de l'huile, roulements usés ou endommagés, coaxialité excessive de l'accouplement
• Direction du dépannage : Vérifiez l'étanchéité de la conduite d'aspiration, appliquez de l'eau savonneuse pour détecter les fuites ; remplacez par de l'huile hydraulique propre ; démontez et inspectez les roulements — si les roulements ont du jeu ou des rayures et une décoloration sur la surface des rouleaux, ils doivent être remplacés ; recalibrez la coaxialité de l'accouplement.

Problème 3 : Fuite d'huile externe

• Causes possibles : Joint d'extrémité d'arbre vieillissant ou endommagé, raccord...
• Problème 4 : Boulons desserrés, joints de raccord de tuyau vieillis

Dépannage : Remplacez le joint d'extrémité d'arbre (notez que la lèvre fait face à la chambre d'huile), serrez les boulons au couple spécifié et remplacez le joint.

• Problème 5 : Surchauffe

Causes possibles : Fonctionnement prolongé en surpression, dysfonctionnement du système de refroidissement (radiateur obstrué, ventilateur arrêté), détérioration de l'huile ou viscosité inappropriée, pression de réglage de la soupape de décharge trop élevée.

• Dépannage : Vérifiez si la pression de travail du système dépasse la limite, nettoyez le radiateur, remplacez l'huile hydraulique et réajustez la pression de la soupape de décharge à la valeur nominale.

Problème 6 : La pression ne peut pas être établie ou est insuffisante

• Causes possibles : Noyau de soupape de décharge bloqué ou ressort fatigué, fuite interne grave de la pompe, fuite d'air dans la conduite d'aspiration.
• Dépannage : Nettoyez le noyau de la soupape de décharge, remplacez le ressort fatigué ; vérifiez le joint du raccord de la conduite d'aspiration ; si l'efficacité volumétrique est inférieure à 80 %, un démontage et une révision sont nécessaires.

Approche de dépannage :

• Si l'utilisateur ne dispose pas des conditions de démontage et de réparation, n'essayez pas de le démonter et de le réparer vous-même ; contactez un fabricant de moteurs professionnel pour la réparation. Le diagnostic des défauts suit un processus de "inspection visuelle → acquisition de données → isolement segmenté et dépannage → localisation du défaut → plan de réparation → test de réparation → boucle de vérification fermée".
• Six questions : Quelles sont les différences entre les produits de remplacement de votre usine et ceux du fabricant d'origine ?

La différence fondamentale peut se résumer en deux mots :prix

.

En termes de performance et de qualité, notre objectif est d'égaler celui du fabricant d'origine. Le moteur de remplacement A10FM28 est entièrement interchangeable avec les spécifications d'origine de Rexroth. Pression nominale 280 bar, pression de pointe 350 bar, vitesse maximale 4 700 tr/min, couple 127 Nm (à 280 bar), puissance de sortie 62,5 kW — ces paramètres clés sont identiques.Nos produits héritent de toutes les caractéristiques principales de la série A10FM : technologie éprouvée de composants rotatifs A10, densité de puissance élevée, structure compacte, conception enfichable pour économiser de l'espace d'installation et fonctionnement à faible bruit.Plusieurs avantages de nos produits :

Contrôle qualité strict, inspection complète avant expédition : Chaque unité subit des tests de pression, des tests de débit et des tests de fuite pour garantir une livraison sans défaut. L'usine est certifiée système de gestion de la qualité ISO 9001, et l'ensemble du processus de production est traçable.

Entièrement interchangeable avec les mêmes spécifications : La bride de montage utilise une bride à deux trous ISO 3019-1, et l'arbre d'entraînement utilise un arbre cannelé conforme aux normes SAE J744. Les dimensions et les spécifications des filetages des orifices d'huile correspondent parfaitement, permettant un remplacement direct sans aucune modification.

Matériau d'étanchéité : Utilise des joints en caoutchouc fluoré FKM, offrant une excellente résistance aux hautes températures et aux huiles.

• Avantage de prix significatif : Les pièces d'origine sont chères et ont des délais de livraison longs ; nous pouvons proposer des prix 30 % à 50 % inférieurs à ceux des pièces d'origine.
• Approvisionnement stable : Les commandes standard sont expédiées en 3 à 7 jours, les commandes en gros volumes en 15 à 20 jours.
• Actuellement, de nombreux fabricants de moteurs hydrauliques nationaux peuvent produire des remplacements pour la série A10FM, et des clusters industriels hydrauliques matures se sont formés dans le Zhejiang, Ningbo et d'autres régions. Comparé aux fournisseurs européens et américains, l'approvisionnement en moteurs hydrauliques de qualité équivalente en provenance de Chine peut réduire les coûts globaux de 40 % à 60 %.
• Sept questions : Quels problèmes pratiques pouvez-vous aider mes clients à résoudre ?
• Vous êtes un distributeur :
• Les marges bénéficiaires des pièces importées sont de plus en plus minces ; les clients les trouvent trop chères et ne peuvent pas attendre. Nos produits offrent la même qualité à moitié prix, augmentant considérablement votre marge bénéficiaire.

Vous craignez l'accumulation de stocks ? MOQ aussi bas que 1 à 5 unités, permettant des commandes d'essai avant de passer à l'échelle.

Garantie d'un an, support technique complet après-vente, offrant la tranquillité d'esprit aux clients et à vous-même.

• Un stock suffisant de produits finis garantit qu'aucune rupture de stock n'affecte les affaires.
• Nous fournissons aux distributeurs une formation sur les produits, des conseils de dépannage et un support de réparation après-vente.
• Vous êtes un fabricant OEM :
• Besoin de personnalisation sous marque privée ? Nous prenons en charge la personnalisation sous marque privée OEM/ODM ; l'emballage et l'étiquetage peuvent être votre marque.
• Bénéficiez d'une réduction de 15 % sur les achats en gros de 50 unités ou plus ; les partenariats à long terme offrent des prix encore meilleurs.

Des rapports d'inspection d'usine complets sont fournis avec chaque expédition, garantissant la traçabilité de la qualité.

• Nous pouvons développer conjointement des solutions optimisées pour des équipements spécifiques, en fournissant un service complet de la conception à la production de masse.
• Vous êtes un prestataire de services de réparation :
• Les clients finaux craignent le plus les délais d'attente coûteux et longs pour les pièces lors de la réparation d'équipements. L'utilisation de nos pièces de rechange dans vos devis de réparation peut faire économiser aux clients 50 % à 70 % des coûts, améliorant considérablement votre compétitivité.
• Les commandes urgentes peuvent être expédiées dans les 24 heures ; chaque jour où le temps d'arrêt de votre client est réduit, votre réputation grandit.

Nous fournissons également des kits de réparation, des pistons, des plaques de distribution et d'autres pièces de réparation pour soutenir votre activité de reconditionnement de moteurs.

• Nous fournissons des manuels de réparation détaillés et des guides de dépannage pour nos moteurs hydrauliques de la série A10FM afin d'améliorer l'efficacité des réparations.
• Huit questions : Pourquoi choisir de s'approvisionner auprès de nous en Chine ?
• L'industrie de fabrication hydraulique en Chine est très différente de ce qu'elle était il y a dix ans.
• Un cluster industriel hydraulique complet s'est formé, avec une chaîne industrielle très mature, de la fonderie à l'usinage de précision, des joints aux roulements. Nos produits de qualité équivalente ont un coût global 40 % à 60 % inférieur à ceux des fournisseurs européens et américains.

En tant que fabricant professionnel de moteurs hydrauliques, nous avons accumulé une riche expérience de production et d'application dans les produits de remplacement de la série A10FM. Obtenez des produits de mêmes spécifications et interchangeabilité à 30 % à 50 % du prix des pièces d'origine, plus une garantie d'un an et un support technique complet — ce ne sont pas que des paroles en l'air, mais une promesse que nous tenons chaque jour.

Les produits hydrauliques fabriqués en Chine acquièrent une position de plus en plus importante sur le marché mondial. L'approvisionnement en moteurs hydrauliques en provenance de Chine offre non seulement des avantages de coût significatifs, mais également des capacités de personnalisation flexibles et un système de livraison rapide.

Neuf questions : Quels sont les paramètres spécifiques du produit ? Comment puis-je vous contacter ?

Article

Détails

Fabricant d'origine
