LIVRE BLANC TECHNIQUE

Piston axial série A20VO

Pompe double variable

Compatibilité, avantages en termes de coûts et solutions de chaîne d'approvisionnement mondiale

Entraînement hydrostatique à circuit ouvert | Compatible Rexroth A20VO

Éléphant Fluid Power Co., Ltd.

juin 2025 | www.heavyequipmentmaintain.com

Table des matières

Faites un clic droit et sélectionnez « Mettre à jour le champ » pour actualiser les numéros de page

Abstrait 3

Chapitre 1 Présentation technique de la série A20VO 4

1.1 Positionnement du produit et principales caractéristiques 4

1.2 Système de désignation des modèles 5

Chapitre 2 Analyse approfondie de l'architecture technique de l'A20VO 6

2.1 Principe de cylindrée variable du plateau cyclique 6

2.2 Paramètres techniques complets 7

Chapitre 3 Portefeuille de produits Elephant Fluid Power A20VO 9

3.1 Gamme de modèles et spécifiions 9

3.2 Certifiion de compatibilité qualité 10

Chapitre 4 Système complet d'approvisionnement en pièces de rechange 11

4.1 alogue des composants de base 11

4.2 Analyse d'optimisation des coûts 12

Chapitre 5 Scénarios d'appliion et études de cas 13

Chapitre 6 Stratégie de maintenance et coût du cycle de vie 15

Chapitre 7 Avantage de la chaîne d'approvisionnement et service mondial 17

Conclusion et perspectives 19

Références 20

Abstrait

La pompe double variable à pistons axiaux de la série A20VO représente un composant essentiel des systèmes d'entraînement hydrostatiques à circuit ouvert, servant des appliions critiques dans les machines de construction, les équipements métallurgiques, les opérations minières et les systèmes hydrauliques industriels. Ce livre blanc utilise la série Bosch Rexroth A20VO comme référence technique pour présenter systématiquement la gamme complète de produits Elephant Fluid Power, notamment les modèles de pompes hydrauliques A20VO95, A20VO190, A20VO260 et A20VO520.

En tant que principal fabricant de pompes hydrauliques en Chine avec plus de 20 ans d'expérience dans l'industrie, Elephant Fluid Power a développé des pompes de la série A20VO qui atteignent une compatibilité dimensionnelle et de performance à 100 % avec les équipements Rexroth d'origine. Les pompes hydrauliques A20VO de la société répondent aux spécifiions OEM en termes de plage de cylindrée, de pression nominale, de caractéristiques de vitesse et d'options de contrôle, tout en offrant des avantages signifiifs en termes de compétitivité des coûts, de délais de livraison et de disponibilité des pièces de rechange sur le marché secondaire. Ce document technique complet fournit aux professionnels de l'ingénierie, aux concepteurs de systèmes hydrauliques et aux équipes de maintenance des équipements des conseils de sélection faisant autorité et des stratégies d'optimisation des coûts du cycle de vie.

Mots clés : pompe hydraulique A20VO, pompe double variable à pistons axiaux, pompe hydraulique à circuit ouvert, compatible Rexroth A20VO, Elephant Fluid Power, pièces de rechange de pompe hydraulique, système hydraulique de machines de construction, pompe hydraulique d'équipement minier, A20VO95 A20VO190 A20VO260 A20VO520

Chapitre 1 Présentation technique de la série A20VO

1.1 Positionnement du produit et fonctionnalités clés

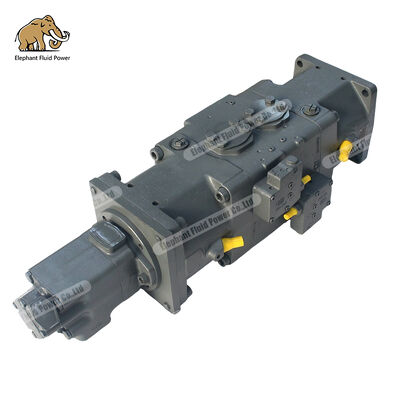

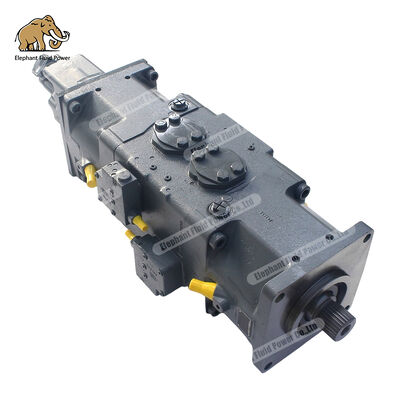

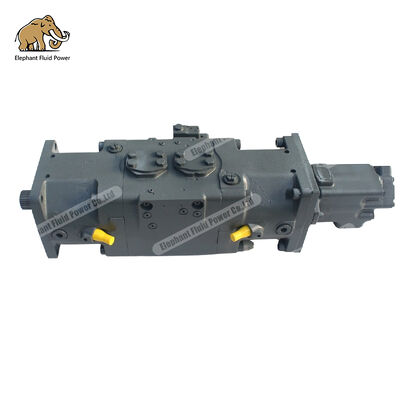

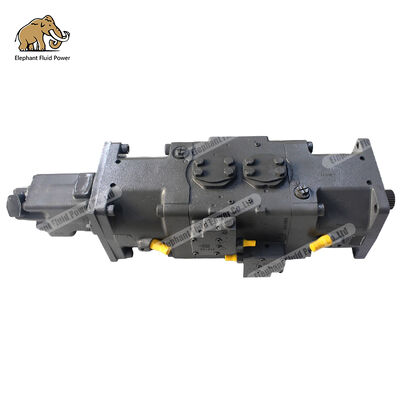

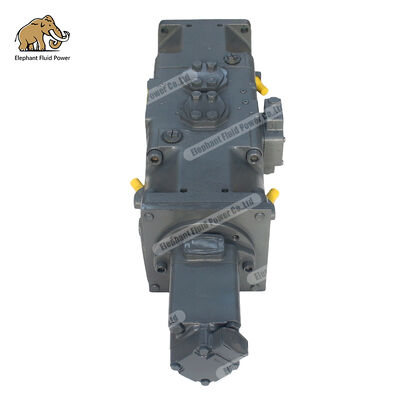

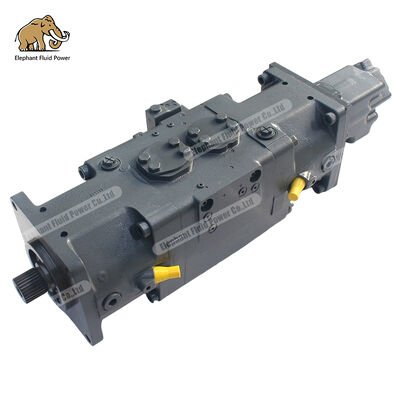

La série A20VO est une pompe double à cylindrée variable utilisant une conception de plateau cyclique à pistons axiaux, spécialement conçue pour les systèmes de transmission hydrostatiques en circuit ouvert. Dotées de deux unités rotatives à pistons axiaux disposées dos à dos avec un orifice d'aspiration commun, ces pompes offrent une densité de puissance et une flexibilité opérationnelle exceptionnelles pour les appliions industrielles mobiles et stationnaires.

La famille de pompes variables à pistons axiaux A20VO englobe les caractéristiques techniques de base suivantes qui établissent son leadership dans l'industrie :

● Mécanisme à pistons axiaux à double plateau cyclique avec unités rotatives dos à dos partageant un orifice d'aspiration commun pour les installations multi-circuits compactes

● Cylindrée infiniment variable du maximum à zéro, avec un débit de sortie strictement proportionnel à la vitesse d'entraînement et à la cylindrée de la pompe.

● Pression de fonctionnement nominale de 350 bar (400 bar en pointe) avec canaux d'écoulement internes optimisés garantissant une efficacité volumétrique élevée

● Plusieurs options de contrôle : contrôle de pression DR, contrôle de détection de charge LR, contrôle de puissance constante HD et contrôle électroproportionnel EP

● Capacité d'entraînement traversant pour le montage de pompes à engrenages supplémentaires ou de pompes auxiliaires à pistons axiaux pour l'extension du système

● Options d'auto-amorçage polyvalentes, notamment mode d'auto-amorçage, réservoir sous pression et configuration de pompe de surpression (séries 190-260)

1.2 Système de désignation des modèles

La série A20VO utilise un système de codage de modèle standardisé. En prenant A20VO95DRS/10R-NPA12N00 comme exemple de référence, la désignation se décompose comme suit :

Les spécifiions de cylindrée de 60, 95, 190, 260 et 520 centimètres cubes par tour correspondent à des puissances nominales progressivement plus élevées, permettant aux utilisateurs de sélectionner précisément la pompe hydraulique A20VO adaptée aux besoins de débit, de pression et de puissance de leur système.

Chapitre 2 Analyse approfondie de l'architecture technique de l'A20VO

2.1 Principe de cylindrée variable du plateau cyclique

La pompe hydraulique de la série A20VO utilise une conception éprouvée à pistons axiaux de type plateau cyclique. Le principe de fonctionnement fondamental implique la séquence suivante : l'arbre d'entraînement fait tourner le cylindre ; les pistons effectuent un mouvement alternatif dans les alésages des cylindres ; les patins à la base des pistons maintiennent le contact avec la surface du plateau cyclique pour créer l'action de pompage ; le déplacement varie à l'infini du maximum à zéro en ajustant l'angle d'inclinaison du plateau cyclique.

Cette architecture d'ingénierie offre quatre avantages essentiels qui font de l'A20VO le choix privilégié pour les appliions hydrauliques exigeantes. Premièrement, le débit de sortie maintient une stricte proportionnalité à la vitesse de rotation et au réglage du déplacement, garantissant ainsi une précision de contrôle précise. Deuxièmement, le contrôle en boucle fermée permet une variation continue du débit avec des caractéristiques de réponse rapide. Troisièmement, la configuration dos à dos à double unité rotative permet d'obtenir une compacité structurelle exceptionnelle pour les systèmes hydrauliques multicircuits. Quatrièmement, une conception de composants mature tirant parti de la compatibilité croisée avec les pièces des séries A11VO, A10VO/53 et A4VSO garantit une fiabilité éprouvée et des procédures de maintenance simplifiées.

2.2 Paramètres techniques complets

Le tableau de comparaison complet des paramètres techniques suivant présente l'enveloppe de performances complète pour toutes les spécifiions des pompes hydrauliques de la série A20VO :

L'analyse de ces paramètres révèle des critères de sélection importants. L'A20VO60, avec sa pression nominale de 250 bars, est destiné aux appliions d'équipements compacts nécessitant une puissance hydraulique modérée. Les spécifiions A20VO95 à A20VO520 atteignent toutes une pression nominale de 350 bars et une pression maximale de 400 bars, répondant ainsi aux exigences rigoureuses des engins de construction lourds et des installations industrielles. La pompe hydraulique phare A20VO520 offre une cylindrée de 520 cc/tr, produisant un débit de 754 L/min à 1 450 tr/min, ce qui en fait la source d'alimentation optimale pour les équipements miniers à grande échelle et les machines de traitement métallurgique.

2.3 Options de contrôle et correspondance des appliions

La pompe double variable de la série A20VO offre plusieurs configurations de contrôle pour répondre aux diverses exigences opérationnelles de tous les secteurs :

Chapitre 3 Portefeuille de produits Elephant Fluid Power A20VO

3.1 Gamme de modèles et spécifiions

Elephant Fluid Power Co., Ltd. est l'un des principaux fabricants de pompes hydrauliques en Chine, avec plus de deux décennies d'expérience dans l'industrie spécialisée et un réseau de distribution mondial couvrant plus de 80 pays et territoires. La gamme de produits de la série A20VO de la société offre une couverture complète du spectre de déplacement Rexroth, offrant des solutions de remplacement direct qui éliminent les problèmes de compatibilité des équipements.

Elephant Fluid Power fabrique les modèles de pompes hydrauliques A20VO suivants, chacun étant conçu selon des normes de qualité rigoureuses :

3.2 Certifiion de compatibilité qualité

Les pompes hydrauliques de la série A20VO d'Elephant Fluid Power sont conçues et fabriquées selon des normes de compatibilité rigoureuses qui garantissent une interchangeabilité transparente avec les équipements Rexroth d'origine. Les principes de compatibilité suivants régissent tous les aspects de la production :

● Exactitude dimensionnelle : les dimensions de montage, les emplacements des ports et les configurations d'arbre correspondent précisément aux spécifiions de l'équipement d'origine, permettant un remplacement direct sans modifiion du système

● Correspondance des paramètres de performance : la plage de cylindrée, les pressions nominales, les limitations de vitesse et le couple de sortie respectent ou dépassent les spécifiions OEM dans toutes les conditions de fonctionnement.

● Compatibilité de l'interface de contrôle : prise en charge complète des options de contrôle DR, LR, HD et EP avec interchangeabilité des signaux pour une intégration transparente du système

● Spécifiions de matériaux haut de gamme : boîtiers en fonte nodulaire haute résistance, arbres en alliage d'acier cémenté et composants de cylindre affûtés avec précision garantissent une durée de vie prolongée

● Protocole de test complet : chaque pompe hydraulique A20VO est soumise à des tests de pression, une vérifiion du débit, une analyse du bruit et une validation d'endurance avant expédition, garantissant une conformité qualité à 100 %

Chapitre 4 Système complet d'approvisionnement en pièces de rechange

4.1 alogue des composants de base

Elephant Fluid Power maintient un inventaire complet de composants de remplacement pour toute la gamme de pompes hydrauliques de la série A20VO. Cette disponibilité étendue des pièces de rechange garantit que les équipes de maintenance peuvent se procurer rapidement les composants requis, minimisant ainsi les temps d'arrêt des équipements et maintenant la productivité opérationnelle. Le alogue de composants de base comprend :

4.2 Analyse d'optimisation des coûts

L'adoption des pompes hydrauliques Elephant Fluid Power A20VO et des pièces de rechange d'origine permet de réaliser des économies mesurables dans de multiples dimensions de la possession de l'équipement :

● Réduction des coûts d'acquisition de 30 % à 50 % par rapport aux équipements d'origine importés, avec élimination de l'exposition au risque de change

● Délais de livraison de 1 à 7 jours pour les commandes standard et les expéditions d'urgence sous 24 heures, nettement plus rapides que les délais d'importation habituels de 4 à 12 semaines.

● Prix des pièces de rechange de 40 à 60 % inférieurs aux niveaux OEM, soutenu par un inventaire dépassant 1 300 types de composants pour un délai de réparation rapide.

● Prise en charge des composants tout au long du cycle de vie, prolongeant la durée de vie de l'équipement et réduisant considérablement le coût total de possession (TCO)

● Réponse technique dans les 2 heures, soutenue par une expertise professionnelle en ingénierie des systèmes hydrauliques pour le dépannage et l'optimisation

Chapitre 5 Scénarios d'appliion et études de cas

La pompe double variable de la série A20VO s'est imposée comme la solution d'alimentation hydraulique préférée dans plusieurs secteurs industriels, tirant parti de sa conception compacte, de sa capacité haute pression et de ses options de contrôle polyvalentes pour répondre à diverses demandes opérationnelles.

5.1 Appliions des machines de construction

Dans le secteur des équipements de construction, la série de pompes hydrauliques A20VO alimente les pelles hydrauliques, les chargeuses sur pneus, les bulldozers, les machines à béton et les grues mobiles. Le modèle A20VO95, avec son encombrement compact et sa capacité de pression de 350 bars, constitue une unité de puissance idéale pour les systèmes hydrauliques multicircuits des pelles de taille moyenne, alimentant simultanément les opérations de flèche, de bras et de vérin de godet avec précision. Les modèles A20VO190 et A20VO260 fournissent les volumes de débit plus élevés requis par les gros équipements de pompage de béton et les systèmes de grues de levage lourd, fournissant ainsi la force hydraulique robuste essentielle aux opérations exigeantes de terrassement et de manutention de matériaux.

5.2 Équipement minier et métallurgique

Les opérations minières exigent des composants hydrauliques capables de résister à des cycles de service continus à haute charge dans des environnements difficiles. Les pompes hydrauliques A20VO260 et A20VO520 servent de groupes motopropulseurs principaux pour les grandes excavatrices minières, les camions de transport et les équipements de forage souterrain. Dans les appliions métallurgiques, l'A20VO520 alimente les laminoirs, les machines de coulée continue et les équipements de levage, où sa cylindrée de 520 cc/tr et sa pression nominale de 350/400 bars garantissent un fonctionnement fiable dans des conditions de couple élevé et soutenues. La durabilité éprouvée des pompes A20VO d'Elephant Fluid Power dans ces environnements difficiles démontre leur qualifiion pour les tâches industrielles critiques.

5.3 Systèmes hydrauliques industriels

Les appliions de fabriion industrielle, notamment les presses hydrauliques, les machines de moulage par injection, les équipements de moulage sous pression et les lignes de production automatisées, bénéficient du contrôle de débit précis et de l'efficacité énergétique de la série A20VO. L'option de contrôle électroproportionnel EP permet une intégration transparente avec les automates programmables et les systèmes de contrôle industriels, soutenant ainsi la tendance vers une fabriion intelligente de l'Industrie 4.0. La configuration de commande à détection de charge LR permet des économies d'énergie de 20 à 30 % par rapport aux systèmes conventionnels à cylindrée fixe, faisant de la pompe hydraulique A20VO un choix respectueux de l'environnement pour les opérations industrielles avant-gardistes.

Chapitre 6 Stratégie de maintenance et coût du cycle de vie

Des pratiques de maintenance appropriées sont essentielles pour garantir un fonctionnement fiable à long terme des pompes hydrauliques de la série A20VO. Elephant Fluid Power fournit des conseils de maintenance complets et des solutions de pièces de rechange optimisées en termes de coûts qui prolongent la durée de vie des équipements tout en minimisant les coûts totaux de possession.

6.1 Éléments essentiels de la maintenance de routine

● Gestion des fluides hydrauliques : maintenir la propreté des fluides à la norme ISO 4406 20/18/15 ou supérieure ; remplacer les éléments filtrants selon les calendriers du fabricant ; sélectionnez le grade de viscosité approprié (HLP32 en dessous de 73 degrés C, HLP46 en dessous de 85 degrés C)

● Vérifiion de l'alignement des arbres : utilisez des accouplements flexibles lors de l'installation ; maintenir l'alignement coaxial dans une tolérance de 0,05 mm ; inspecter l'état de l'accouplement tous les trimestres

● Calendrier de remplacement des joints : remplacez tous les composants du joint toutes les 2 000 heures de fonctionnement ou une fois par an ; utilisez des kits de joints Elephant Fluid Power authentiques pour une compatibilité garantie

● Surveillance de la température : maintenir le fluide hydraulique dans la plage de température de fonctionnement recommandée ; enquêter et corriger rapidement toute accumulation anormale de chaleur

6.2 Optimisation des coûts du cycle de vie

En tirant parti des pièces de rechange d'origine à prix compétitifs d'Elephant Fluid Power et de l'assistance professionnelle en matière de maintenance, les opérateurs d'équipement obtiennent des améliorations signifiives du coût total de possession. Les résultats typiques incluent une réduction des coûts de maintenance de 30 à 40 %, une diminution des temps d'arrêt des équipements de 40 à 50 % et une prolongation de la durée de vie des pompes de plus de 20 % par rapport aux opérations reposant uniquement sur les pièces et le service OEM. Pour les appliions à service continu telles que l'exploitation minière et le traitement métallurgique, la disponibilité rapide des pièces de rechange se traduit directement par des taux d'utilisation des équipements plus élevés et une production accrue.

Chapitre 7 Avantage de la chaîne d'approvisionnement et service mondial

Elephant Fluid Power a mis en place une chaîne d'approvisionnement mondiale complète et une infrastructure de services conçues pour fournir une assistance réactive aux clients du monde entier. Les capacités opérationnelles de l'entreprise comprennent :

● Portée du marché mondial : produits de pompe hydraulique A20VO exportés vers les États-Unis, l'Allemagne, la France, le Royaume-Uni, la Pologne, la Russie, le Brésil, l'Argentine et plus de 80 pays et territoires supplémentaires

● Profondeur des stocks : stock permanent de plus de 1 300 types de composants assurant une disponibilité immédiate ; exécution standard des commandes dans un délai de 1 à 7 jours ; Service de répartition d'urgence 24 heures sur 24 pour les besoins critiques

● Expertise technique : équipe d'ingénieurs chevronnés avec des décennies d'expérience combinée dans les systèmes hydrauliques ; une assistance complète couvrant la sélection des produits, l'assistance à la mise en service et les conseils de dépannage ; réponse garantie dans les 2 heures

● Assurance qualité : système de gestion de la qualité certifié ISO 9001 ; Couverture de garantie de 12 mois sur tous les produits de pompe hydraulique A20VO ; tests et inspections complets avant expédition

Conclusion et perspectives

La pompe double variable à pistons axiaux de la série A20VO représente une technologie mature et éprouvée sur le terrain qui continue de servir de base de puissance hydraulique pour les machines de construction, les équipements miniers, les systèmes métallurgiques et l'automatisation industrielle dans le monde entier. Elephant Fluid Power a démontré que la fabriion de pompes hydrauliques A20VO de haute qualité, combinée à un support après-vente réactif, peut offrir une proposition de valeur convaincante qui répond aux attentes de performances des appliions les plus exigeantes tout en réduisant considérablement les coûts d'acquisition et de cycle de vie.

À l’avenir, à mesure que les secteurs des machines de construction et des équipements industriels accélèrent l’adoption des technologies d’électrifiion et de contrôle intelligent, les systèmes hydrauliques continueront d’évoluer vers une plus grande efficacité, une consommation d’énergie plus faible et une intégration plus intelligente. Elephant Fluid Power reste déterminé à faire progresser sa technologie de pompe hydraulique A20VO grâce à des investissements continus en recherche et développement, à des capacités de contrôle proportionnel électrohydraulique étendues et à des diagnostics de maintenance prédictive qui soutiennent la transition vers des systèmes hydrauliques intelligents de nouvelle génération. L'engagement de l'entreprise en faveur de la qualité, de la disponibilité et du support client positionne Elephant Fluid Power comme un partenaire de confiance à long terme pour les solutions d'énergie hydraulique dans le monde entier.

Références

[1] Bosch Rexroth SA. Manuel technique de la pompe double variable à pistons axiaux A20VO, A20VLO série 10 [RE 93100/2024-03-04]. 2024.

[2] Bosch Rexroth SA. Fiche technique série A10VO/53 [RE 92703]. 2023.

[3] Bosch Rexroth SA. Fiche technique série A11VO [RE 92500]. 2023.

[4] Bosch Rexroth SA. Fiche technique série A4VSO [RE 92050]. 2023.

[5] ISO 4406:1999. Transmission hydraulique - Fluides - Méthode de codage du niveau de contamination par des particules solides. Organisation internationale de normalisation.

[6] alogue de produits de pompe hydraulique série A20VO d'Elephant Fluid Power Co., Ltd. 2024.

[7] Perspectives futures du marché. Taille, tendances et prévisions du marché des pompes hydrauliques 2025-2035. 2025.

[8] Fortune Business Insights. Taille, part du marché des équipements hydrauliques et analyse d’impact COVID-19. 2024.
